化學法氫氧化鎂也稱合成氫氧化鎂,我公司是以高純氫氧化鎂為原料,通過細磨、分級加工得到平均粒徑為2.0μm、3.0μm、4.0μm、5μm等不同粒度的高純氫氧化鎂,是一種無機超細阻燃粉體。
該超細粉體具有阻燃、抑煙、填充三重功能,初始分解溫度340℃,430℃時,加速分解,490℃,完全分解,最終分解為氧化鎂(MgO)和水。分解過程中吸收大量的潛熱,來降低它所填充的基材在火焰中的表面溫度,具有抑制聚合物分解和對所產生的可燃氣體進行冷卻的作用,其阻燃效果優(yōu)于礦法氫氧化鎂。
技術指標:
項目 |
技術指標 |
氫化鎂【Mg(OH)2】質量分數(shù)/% |
≥99.0 |
氧化鈣(CaO)質量分數(shù)/% |
≤0.1 |
氯離子含量/% |
≤0.6 |
水分/% |
≤0.5 |
鐵(Fe) 質量分數(shù)/% |
≤0.005 |
激光粒徑(D50)/ μm |
≤12 |
灼燒矢量/% |
≥30.0 |
白度 |
≥97 |
25Kg/袋,包裝方式可自選。 |
產品應用:
產品廣泛應用于工程塑料、環(huán)氧樹脂、橡膠、電線電纜填充料、礦用電纜護套、電纜附件的阻燃,可代替氫氧化鋁,具有優(yōu)良的阻燃效果。

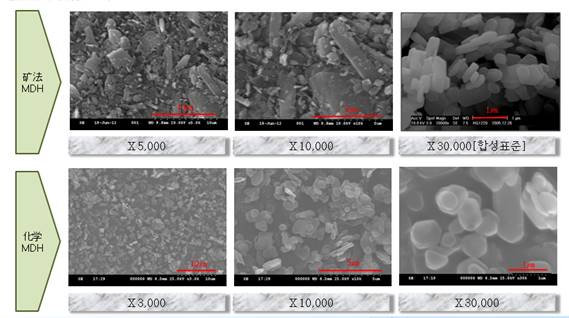

化學法與礦法氫氧化鎂電顯結果比較:

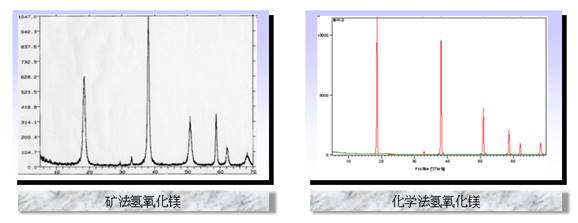

化學法與礦法氫氧化鎂結晶構造比較:
兩者區(qū)別:
